Циркуляционные насосы для отопления и водоснабжения

В системе отопления и горячего водоснабжения циркуляционные насосы являются важнейшими элементами. Они заставляют жидкость циркулировать в замкнутом контуре, что повышает теплоотдачу в системе отопления. Кроме того, одна из основных функций циркуляционного насоса - поддерживать постоянную температуру воды в системе горячего водоснабжения.

Таким образом, насос одновременно поддерживает нужную температуру жидкости в отопительной системе и системе водоснабжения – круглосуточно. Для выполнения всех этих операций циркуляционные насосы должны работать непрерывно, именно поэтому к ним предъявляются очень высокие требования - простота и надежность конструкции, малое потребление электроэнергии, бесшумность.

Наименование Подъем max, м Расход max,м3/ч Мощность, Вт Питание, В
ALPHA+ 25-40 5.5 3.6 60 1х230
ALPHA+ 25-60 5.5 3.6 90 1х230
ALPHA+ 32-40 5.5 3.6 60 1х230
ALPHA+ 32-60 5.5 3.6 90 1х230

Регулируемые циркуляционные насосы Grundfos ALPHA+

Насосы Grundfos серии ALPHA+ – это современные насосы соответствуют классу «А» энергоэффективности. ALPHA+ оснащен уникальной функцией AUTOADAPT, что позволяет насосу автоматически находить идеальное сочетание необходимого комфорта и минимального энергопотребления. Если Вам потребуется дополнительная настройка, то управление с помощью всего лишь одной клавиши, позволит сделать это в течение нескольких секунд.

Преимущества регулируемого насоса

В случае регулируемого насоса давление в системе может изменяться пропорционально или поддерживаться на постоянном уровне, путем регулирования расхода.
 В отличие от нерегулируемых насосов, Grundfos ALPHA+ снижает давление в системе отопления в ответ на уменьшение теплопотребления.
При уменьшении теплопотребления, термостатические вентили закрываются, что приводит к изменению характеристики, уменьшению расхода и увеличению напора насоса на H1. Рабочая точка A1 нерегулируемого насоса в этом случае изменяется на A2.

Нерегулируемый насос

 Регулируемый насос


В системах с регулируемыми насосами давление в системе будет ниже на H2, по сравнению с системой с нерегулируемым насосом.
Если в системе установлен нерегулируемый насос, то при закрытии термостатического вентиля перепад давления на нем увеличивается из-за роста напора насоса в области малой производительности.
 Этот выросший перепад давления на вентиле приводит к местному увеличению скорости воды, что в свою очередь вызывает неприятный кавитационный шум. Если в системе будет установлен насос GRUNDFOS ALPHA+, давление в системе перед вентилем будет падать при уменьшении подачи насоса, то есть причина возникновения шума будет устранена.

Регулировка напора насоса

 Регулировка насоса Grundfos ALPHA+ осуществляется при помощи клавиши.
 Режимы работы насосов Grundfos ALPHA+:
- в ALPHA+ функция AUTOADAPT
- 2 режима поддержания постоянного давления
- 2 режима пропорционального регулирования давления
- 3 фиксированные скорости вращения
- ночной режим


Отличительные особенности циркуляционных насосов Grundfos ALPHA+

  • Автоматическое регулирование
  • Частотный преобразователь
  • Постоянные магниты
  • Фиксированные скорости
  • Ночной режим
  • Специальный штекер



Назначение

 Циркуляционные насосы Grundfos ALPHA+ предназначены специально для работы в системах отопления. Насосы также применяются для циркуляции в системах горячего водоснабжения, а также в системах охлаждения и кондиционирования воздуха.

Системы отопления

Насосы Grundfos ALPHA+ используются для различных систем отопления.

 Автоматика насоса ALPHA+ регулирует перепад давления в соответствии с текущими потребностями системы без применения внешних элементов.

Насосы применяются главным образом для одно- или двухтрубных систем отопления, но могут также использоваться в смесительных контурах крупных систем.

 Для систем теплых полов рекомендуется применять бронзовое исполнение насосов: ALPHA+ N в исполнении из нержавеющей стали, поскольку перекачиваемая жидкость часто содержит большое количество воздуха, что вызывает коррозию чугунного корпуса.

 Однотрубная система отопления



Двухтрубная система отопления



Система теплых полов



Технические характеристики Grundfos ALPHA+

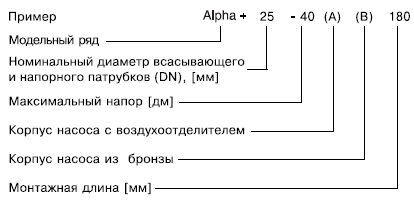

Условное обозначение





Наименование Подъем max, м Расход max,м3/ч Мощность, Вт Питание, В Трубное присоединение Монтажная длина, мм Температура
перекачиваемой
жидкости
 Материал корпуса
Grundfos ALPHA+ 25-40 5.5 3.6 60 1х230 1 1/2" 180 от +2 до +110 °С чугун
Grundfos ALPHA+ 25-60 5.5 3.6 90
Grundfos ALPHA+ 32-40 5.5 3.6 60 2"
Grundfos ALPHA+ 32-60 5.5 3.6 90
